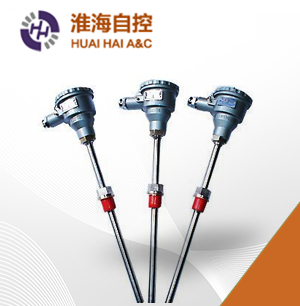

防爆热电偶
- 24小时客服电话：18015181360
-
24小时客服电话：18015181360
技术服务电话：13813336530
传真号码：0517-86888028
公司邮箱：huaihaizikong@163.com
公司地址：江苏省淮安市金湖县金石路13号
一.产品概述
WR□隔爆热电偶通常和显示仪表、记录仪表、电子计算机等 配套使用，直接测量现场存在碳氢化合物等爆炸的0～1300℃范围内的液体、蒸汽和气体介 质以及固体表面温度。
二.产品特点：
多种防爆形式，防爆性能好
压簧式感温元件，抗振性能好
测量范围大,
机械强度高，耐压性能好
三.工作原理:
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒(外 壳)在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。
四.型号命名方法
W | 温度仪表 | |||||||||
| | R | 热电偶 | ||||||||
| | 感温元件材料 分度号 | |||||||||
M |
镍铬硅-镍硅 N | |||||||||
| 偶丝对数 | |||||||||
无 |
单支 | |||||||||
|
| 安装固定形式 | ||||||||
1 |
无固定装置 | |||||||||
| | 接线盒形式 | |||||||||
4 | 防爆式 | |||||||||
| | 保护管直径 | |||||||||
0 |
Φ16 | |||||||||
| | 工作端形式 | |||||||||
G | 变截面 | |||||||||
| |
|
| ||||||||
W | R | N | 2 | —— | 2 | 4 | 0 | G | 典型型号示例 | |
选型须知
1）型号
2）分度号
3）防爆等级
4）精度等级
5）安装固定形式
6）保护管材质
7）长度或插入深度
例A：防爆热电偶，K型，固定螺纹M27×2，隔爆等级dIIBT4级，保护管316L长度450mm，插入深度300mm。
WRN-240，K，L=450×300，M27×2，dIIBT4保护管316L。
