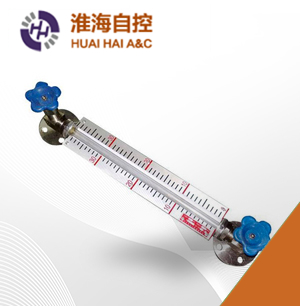

玻璃管液位计是一种直读式液位测量仪表，适用于工业过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。HG5-玻璃管式液位计标准等同于原化工部标准定型产品《玻璃管液位计》HG21592-95。
产品特点：
        玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质是与钢、钢纸及石墨压环不起腐蚀作用的 材质。它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
结构原理：
1、液位计上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
2、液位计在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
3、液位计的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
技术指标：
　　测量范围（安装中心聚L）：300、500、800、1100、1400、1700mm。
　　工作压力：4.0MPa
　　工作温度：≤200℃
　　安装形式：法兰安装　PN4.0　DN20.HGJ-47-91
　　螺纹安装　外螺纹G3/4"(或 M27×1.5)
　　材质：碳钢、不锈钢
　　伴热蒸汽压力：0.6MPa
　　蒸汽夹套接头：G1/2"外螺纹
　　钢球自封压力：0.2MPa
使用须知:
　　UG1UG2玻璃管液位计的使用须知
　　本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
　　为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
　　HG5玻璃管液位计的是使用须知
　　保证自密封作用，容器内介质压力应大于0.2MPa。
　　在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
